ถ้าคุณเพิ่งซื้อ ลวดเชื่อมฟลักซ์คอร์ มาลองใช้แล้วแนวออกมาไม่สวย มีรูพรุน หรือสแลกเยอะ — ปัญหาส่วนใหญ่ไม่ได้อยู่ที่ฝีมือ แต่อยู่ที่ การตั้งค่าตู้เชื่อมที่ไม่ถูกต้อง บทความนี้รวบรวมทุกขั้นตอนให้คุณตั้งค่าได้ถูกตั้งแต่ครั้งแรก ไม่ต้องลองผิดลองถูกเสียเวลา
อ่านจบใน: 10 นาที พร้อมตารางค่าแนะนำและ Checklist ก่อนเริ่มเชื่อม
1. ทำไมการตั้งค่าตู้เชื่อมถึงสำคัญมาก?
ลวดเชื่อมฟลักซ์คอร์ (FCAW) มีความซับซ้อนกว่าลวดเชื่อมธรรมดา เพราะตัวแปรที่ส่งผลต่อคุณภาพแนวเชื่อมมีหลายอย่างพร้อมกัน ทั้ง Polarity, Ampere, Voltage, Wire Speed และ Stick-out ถ้าตัวแปรใดตัวแปรหนึ่งผิดพลาด แนวเชื่อมจะออกมาไม่สวยทันที
การตั้งค่าถูกต้องจะช่วยให้คุณได้:
- แนวเชื่อมเรียบ สม่ำเสมอ ไม่มีรูพรุน
- ลด Spatter (กระเด็นลวด) ลดเวลาทำความสะอาด
- ประหยัดลวดเชื่อม ไม่สิ้นเปลืองโดยไม่จำเป็น
- ยืดอายุหัวปืนและหัวนำลวด
2. เตรียมตัวก่อนเริ่มตั้งค่า
ก่อนแตะปุ่มตู้เชื่อม ต้องตรวจสอบสิ่งเหล่านี้ให้ครบก่อน:
2.1 รู้จักลวดที่คุณใช้ให้ชัด
ลวดเชื่อมฟลักซ์คอร์มี 2 ประเภทหลักที่ตั้งค่าต่างกันโดยสิ้นเชิง:

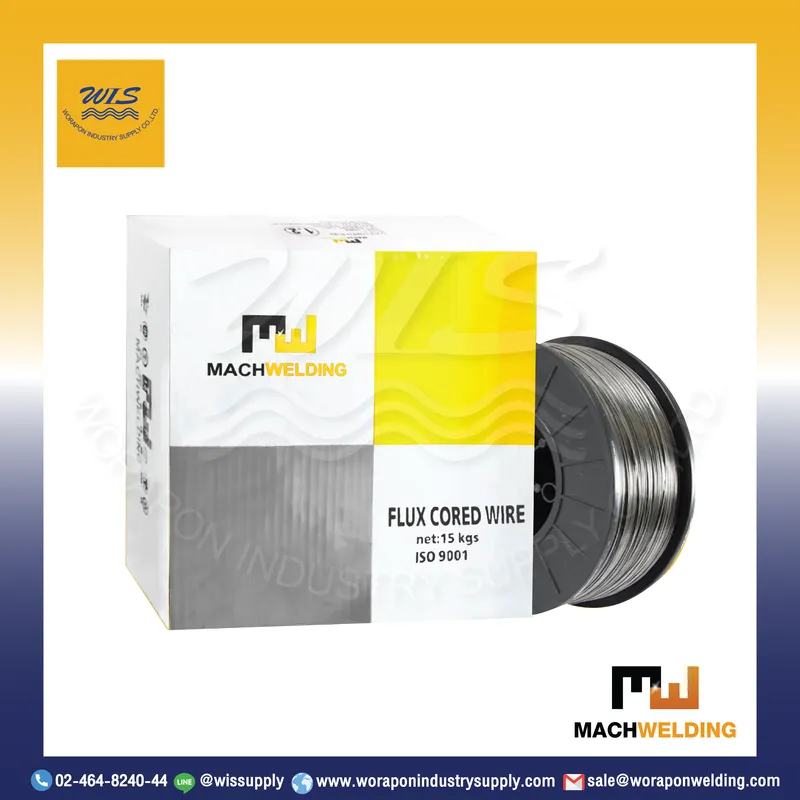

- E71T-GS / E71T-11 (Self-Shielded / Gasless) — ไม่ต้องใช้แก๊ส ใช้ Polarity DCEN
- E71T-1 / E71T-9 (Gas-Shielded) — ต้องใช้แก๊ส CO2 หรือ Argon Mix ใช้ Polarity DCEP
คำเตือน: ถ้าต่อ Polarity ผิดประเภท แนวเชื่อมจะมีรูพรุนเต็มและไม่หลอมลึก เป็นข้อผิดพลาดที่พบบ่อยที่สุดในมือใหม่
2.2 ตรวจสภาพตู้เชื่อมและสายต่อ
- ตรวจสายกราวด์ — หนีบแน่น ไม่หลวม ผิวสัมผัสสะอาด
- ตรวจสายแก๊ส (ถ้าใช้ Gas-Shielded) — ไม่มีรอยรั่ว ข้อต่อแน่นทุกจุด
- ตรวจ Liner ในสายปืน — ไม่งอ ไม่อุดตัน
- ตรวจลวดในม้วน — ไม่เป็นสนิม ไม่ชื้น ไม่พันกัน
- ตรวจหัวนำลวด (Contact Tip) — ไม่สึกหรอ ขนาดตรงกับลวด

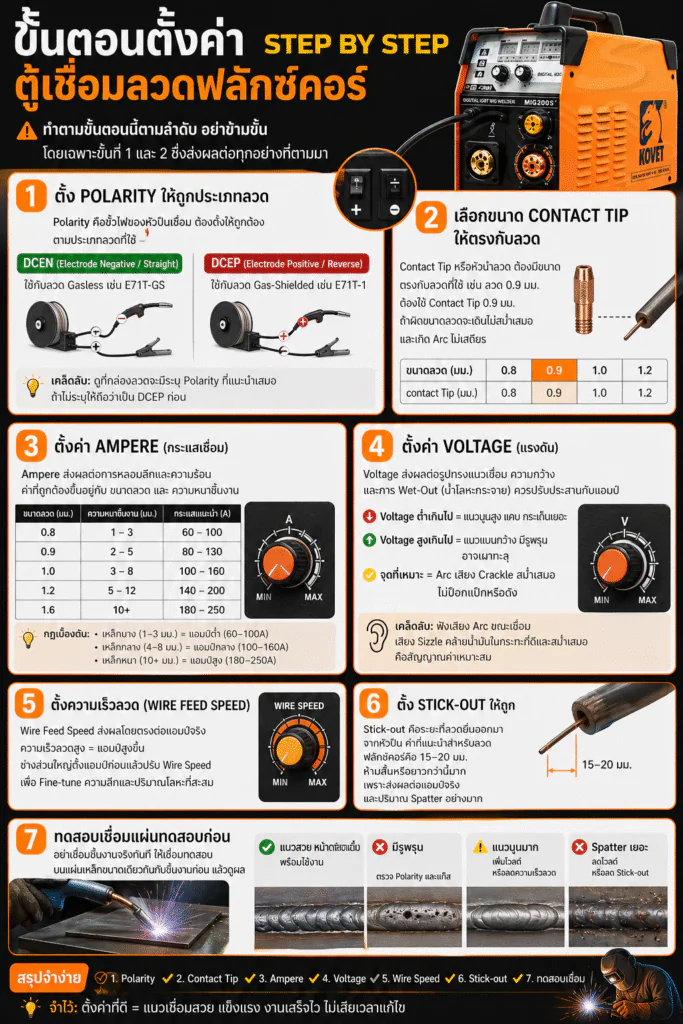

3. ขั้นตอนตั้งค่าตู้เชื่อมลวดฟลักซ์คอร์ Step by Step
ทำตามขั้นตอนนี้ตามลำดับ อย่าข้ามขั้น โดยเฉพาะขั้นที่ 1 และ 2 ซึ่งส่งผลต่อทุกอย่างที่ตามมา
ขั้นที่ 1 — ตั้ง Polarity ให้ถูกประเภทลวด
Polarity คือขั้วไฟของหัวปืนเชื่อม ต้องตั้งให้ถูกต้องตามประเภทลวดที่ใช้ โดยทั่วไปจะมีสวิตช์หรือขั้วต่อที่ด้านในตู้เชื่อม หรือด้านหลังเครื่อง:
- DCEN (Electrode Negative / Straight) = ใช้กับลวด Gasless เช่น E71T-GS
- DCEP (Electrode Positive / Reverse) = ใช้กับลวด Gas-Shielded เช่น E71T-1
เคล็ดลับ: ดูที่กล่องลวดจะมีระบุ Polarity ที่แนะนำเสมอ ถ้าไม่ระบุให้ถือว่าเป็น DCEP ก่อน
ขั้นที่ 2 — เลือกขนาด Contact Tip ให้ตรงกับลวด
Contact Tip หรือหัวนำลวด ต้องมีขนาดตรงกับลวดที่ใช้ เช่น ลวด 0.9 มม. ต้องใช้ Contact Tip 0.9 มม. ถ้าผิดขนาดลวดจะเดินไม่สม่ำเสมอและเกิด Arc ไม่เสถียร
ขั้นที่ 3 — ตั้งค่า Ampere (กระแสเชื่อม)
Ampere ส่งผลต่อการหลอมลึกและความร้อน ค่าที่ถูกต้องขึ้นอยู่กับ ขนาดลวด และ ความหนาชิ้นงาน ดูตารางค่าแนะนำด้านล่าง กฎเบื้องต้น:
- เหล็กบาง (1–3 มม.) = แอมป์ต่ำ (60–100A)
- เหล็กกลาง (4–8 มม.) = แอมป์กลาง (100–160A)
- เหล็กหนา (10+ มม.) = แอมป์สูง (180–250A)
ขั้นที่ 4 — ตั้งค่า Voltage (แรงดัน)
Voltage ส่งผลต่อรูปทรงแนวเชื่อม ความกว้าง และการ Wet-Out (น้ำโลหะกระจาย) ควรปรับประสานกับแอมป์:
- Voltage ต่ำเกินไป = แนวนูนสูง แคบ กระเด็นเยอะ
- Voltage สูงเกินไป = แนวแบนกว้าง มีรูพรุน อาจเผาทะลุ
- จุดที่เหมาะ = Arc เสียง Crackle สม่ำเสมอ ไม่ป๊อกแป๊กหรือดัง
เคล็ดลับ: ฟังเสียง Arc ขณะเชื่อม เสียง Sizzle คล้ายน้ำมันในกระทะที่ดีและสม่ำเสมอคือสัญญาณค่าเหมาะสม
ขั้นที่ 5 — ตั้งความเร็วลวด (Wire Feed Speed)
Wire Feed Speed ส่งผลโดยตรงต่อแอมป์จริง ความเร็วลวดสูง = แอมป์สูงขึ้น ช่างส่วนใหญ่ตั้งแอมป์ก่อนแล้วปรับ Wire Speed เพื่อ Fine-tune ความลึกและปริมาณโลหะที่สะสม
ขั้นที่ 6 — ตั้ง Stick-out ให้ถูก
Stick-out คือระยะที่ลวดยื่นออกมาจากหัวปืน ค่าที่แนะนำสำหรับลวดฟลักซ์คอร์คือ 15–20 มม. ห้ามสั้นหรือยาวกว่านี้มาก เพราะส่งผลต่อแอมป์จริงและปริมาณ Spatter อย่างมาก
ขั้นที่ 7 — ทดสอบเชื่อมแผ่นทดสอบก่อน
อย่าเชื่อมชิ้นงานจริงทันที ให้เชื่อมทดสอบบนแผ่นเหล็กขนาดเดียวกันกับชิ้นงานก่อน แล้วดูผล:
- แนวสวย หน้าตาสม่ำเสมอ — พร้อมใช้งาน
- มีรูพรุน — ตรวจ Polarity และแก๊ส
- แนวนูนมาก — เพิ่มโวลต์ หรือลดความเร็วลวด
- Spatter เยอะ — ลดโวลต์ หรือลด Stick-out
4. ตารางค่าตั้งแนะนำตามขนาดลวดและความหนาชิ้นงาน
ใช้ตารางนี้เป็นจุดเริ่มต้น จากนั้นค่อย Fine-tune ตามผลเชื่อมจริงและสภาพแหล่งจ่ายไฟ
| ขนาดลวด | เกรดลวด | แก๊ส | แอมป์ | โวลต์ | ความเร็วลวด | เหมาะกับงาน |
|---|---|---|---|---|---|---|
| 0.9 มม. | E71T-GS | Gasless | 60–90A | 15–18V | 4–5 m/min | เหล็กบาง 1.5–3 มม. |
| 0.9 มม. | E71T-1 | CO2 / Mix | 80–120A | 17–20V | 5–7 m/min | เหล็กกลาง 2–5 มม. |
| 1.2 มม. | E71T-GS | Gasless | 100–140A | 18–21V | 4–6 m/min | เหล็กกลาง 4–8 มม. |
| 1.2 มม. | E71T-1 | CO2 / Mix | 130–180A | 19–23V | 5–8 m/min | เหล็กหนา 6–12 มม. |
| 1.6 มม. | E71T-1 | CO2 / Mix | 180–250A | 22–26V | 4–6 m/min | เหล็กหนา 10+ มม. |
หมายเหตุ: ค่าในตารางเป็นค่ากลาง ตู้เชื่อมแต่ละยี่ห้ออาจต้องการค่าต่างกัน 10–15% ขึ้นอยู่กับ Duty Cycle และสายป้อนไฟ
5. การตั้งค่าแก๊ส (สำหรับ Gas-Shielded Flux Core)
ถ้าคุณใช้ลวด E71T-1 หรือ E71T-9 ที่ต้องใช้แก๊ส ต้องตั้งค่าแก๊สให้ถูกต้องด้วย:
ประเภทแก๊สที่แนะนำ
- CO2 100% — ราคาถูก หลอมลึกดี แต่ Spatter เยอะกว่า เหมาะงานโครงสร้างทั่วไป
- CO2 75% + Argon 25% (C25) — Spatter น้อยกว่า แนวสวยกว่า เหมาะงานที่ต้องการความประณีต
- ไม่ใช้ Argon 100% กับลวด Flux Core เด็ดขาด จะทำให้แนวเชื่อมเป็นฟองและเปราะ
อัตราไหลแก๊ส (Flow Rate)
- ในร่ม ไม่มีลม: 12–15 ลิตร/นาที
- ในที่โล่ง มีลมเบา: 15–20 ลิตร/นาที
- กลางแจ้ง ลมแรง: พิจารณาใช้ลวด Gasless แทน เพราะแก๊สจะถูกลมพัดจนไม่ปกป้องแนวเชื่อม
เคล็ดลับ: ถ้าเชื่อมในที่โล่งและต้องใช้แก๊ส ให้ทำฉากกำบังลมด้วยไม้อัดหรือผ้าใบก่อนเสมอ
6. มุมปืนและเทคนิคการเคลื่อนที่
การตั้งค่าตู้เชื่อมถูกต้องแต่ถือปืนผิดก็ทำให้แนวออกมาไม่สวยเช่นกัน
มุมปืนที่แนะนำ
- มุม Work Angle (ด้านข้าง): 90 องศากับชิ้นงาน หรือ 45 องศาสำหรับรอยเชื่อม Fillet
- มุม Travel Angle (ทิศทางเคลื่อน): ดัน (Push) หรือลาก (Drag) 5–15 องศา
- ลวดฟลักซ์คอร์ Gasless แนะนำ Drag (ลาก) เพราะช่วยให้ฟลักซ์ปกป้องแนวเชื่อมได้ดีกว่า
- ลวดฟลักซ์คอร์ Gas-Shielded ใช้ได้ทั้ง Push และ Drag ขึ้นอยู่กับท่าและความถนัด
ความเร็วในการเคลื่อนปืน
ความเร็วมือสม่ำเสมอคือหัวใจของแนวเชื่อมสวย ถ้าเคลื่อนไม่สม่ำเสมอแนวจะหยักและกว้างไม่เท่ากัน เคล็ดลับคือกำหนดจุดอ้างอิงบนชิ้นงานและเคลื่อนตามเส้นนั้นด้วยความเร็วคงที่
7. ตารางแก้ปัญหาแนวเชื่อมไม่สวย
ถ้าตั้งค่าแล้วแนวยังไม่สวย ใช้ตารางนี้วินิจฉัยและแก้ไขได้ทันที:
| อาการปัญหา | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|---|---|
| รูพรุน (Porosity) | แรงดันต่ำเกินไป หรือแก๊สรั่ว | เพิ่มโวลต์ 1–2V / ตรวจสายแก๊ส |
| สแลกเยอะ / ฝังสแลก | แอมป์ต่ำ หรือมุมปืนผิด | เพิ่มแอมป์ / ปรับมุมปืน 5–15 องศา |
| ลวดเด้ง / เชื่อมกระตุก | ความเร็วลวดสูงเกิน / โวลต์ต่ำ | ลดความเร็วลวด หรือเพิ่มโวลต์ |
| กระเด็นลวด (Spatter) เยอะ | แรงดันสูงเกิน หรือลวดยาวเกิน | ลดโวลต์ / ลด Stick-out เหลือ 15–20 มม. |
| แนวเชื่อมหยักไม่เรียบ | ความเร็วมือไม่สม่ำเสมอ | ฝึกเคลื่อนมือสม่ำเสมอ / ใช้แท่นวาง |
| อาร์กไม่ติด / ดับบ่อย | ปลายลวดออกไซด์ / แรงดันไฟต่ำ | ตัดปลายลวดทิ้ง 5 มม. / ตรวจไฟป้อน |
8. Checklist ก่อนเริ่มเชื่อมทุกครั้ง
พิมพ์ checklist นี้ติดไว้ข้างตู้เชื่อมเพื่อป้องกันความผิดพลาดที่พบบ่อย:
- ตรวจ Polarity ถูกประเภทลวด (DCEN หรือ DCEP)
- Contact Tip ขนาดตรงกับลวด ไม่สึก ไม่อุดตัน
- สายกราวด์หนีบแน่น ผิวสัมผัสสะอาด
- Stick-out อยู่ที่ 15–20 มม.
- แก๊สไหลสม่ำเสมอ (ถ้าใช้ Gas-Shielded)
- ลวดสะอาด ไม่มีสนิม ม้วนใส่ถูกทิศทาง
- ทดสอบเชื่อมแผ่นทดสอบก่อนทุกครั้ง
- สวมอุปกรณ์ความปลอดภัยครบ — หน้ากาก ถุงมือ แจ็กเก็ตหนัง
9. คำถามที่พบบ่อย
คำถามยอดนิยมจากผู้ใช้จริง
| คำถาม | คำตอบ |
|---|---|
| ตั้งค่าตู้เชื่อมลวดฟลักซ์คอร์เริ่มจากตรงไหนก่อน? | เริ่มจากขนาดลวดและประเภทลวด (Gasless หรือ Gas) จากนั้นดูตารางค่า Amp/Volt ที่แนะนำ แล้วค่อยปรับ Fine-tune จากผลการเชื่อมจริง |
| ลวดฟลักซ์คอร์ Gasless ต้องตั้ง Polarity อย่างไร? | ลวด Gasless (Self-Shielded) ต้องใช้ DCEN (Direct Current Electrode Negative) หรือที่เรียกว่า Straight Polarity คือหัวปืนต่อขั้วลบ ถ้าต่อผิดแนวเชื่อมจะกว้างแบน มีรูพรุนมาก |
| โวลต์กับแอมป์ส่งผลต่อแนวเชื่อมอย่างไร? | โวลต์ควบคุมความกว้างและความนูนของแนวเชื่อม โวลต์สูง = แนวแบนกว้าง โวลต์ต่ำ = แนวนูนแคบ ส่วนแอมป์ควบคุมการหลอมลึก แอมป์สูง = หลอมลึก แต่ถ้าสูงเกินจะเผาทะลุ |
| Stick-out คืออะไร ทำไมสำคัญ? | Stick-out คือระยะลวดที่ยื่นออกมาจากหัวปืน ควรอยู่ที่ 15–20 มม. ถ้ายาวเกินทำให้ Spatter เยอะและแอมป์จริงลดลง ถ้าสั้นเกินลวดจะเชื่อมติดหัวปืน |
| เชื่อมลวดฟลักซ์คอร์แนวตั้งใช้เทคนิคอะไร? | แนวตั้งขึ้น (Vertical Up) ใช้ท่า Weave หรือ Zigzag เพื่อควบคุมความร้อน ลดแอมป์ลง 10–15% จากค่าแนวนอน และเคลื่อนปืนช้าขึ้น เพื่อไม่ให้น้ำโลหะไหล |
สรุป
การตั้งค่าตู้เชื่อมสำหรับ ลวดเชื่อมฟลักซ์คอร์ ไม่ได้ยากถ้าทำตามลำดับ เริ่มจาก Polarity → ขนาด Contact Tip → Amp → Volt → Wire Speed → Stick-out แล้วทดสอบก่อนเชื่อมจริงเสมอ แนวเชื่อมที่สวยเกิดจากการตั้งค่าถูกต้อง ไม่ใช่แค่ฝีมือ
